Технические характеристики

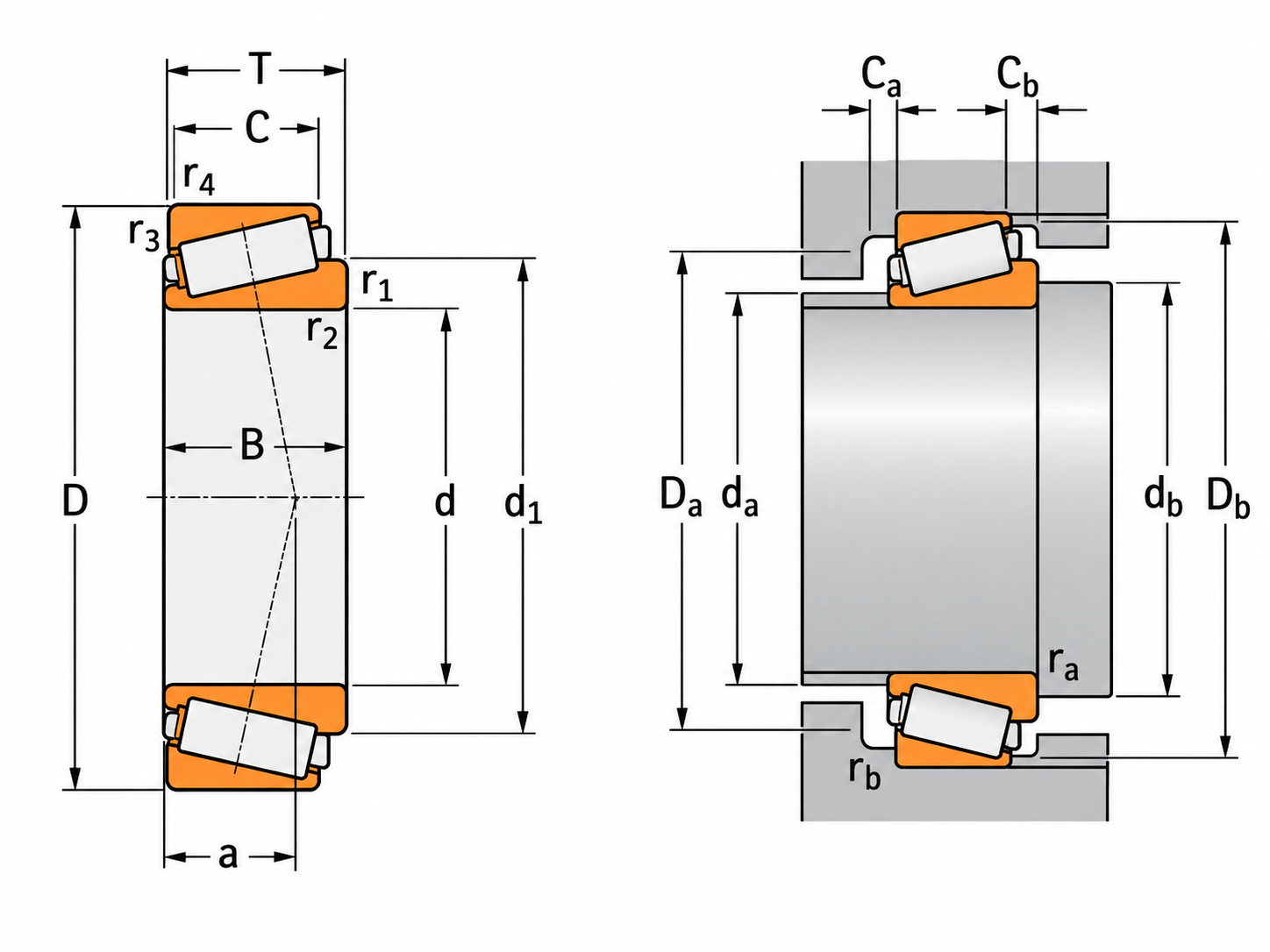

Параметры исходной записи. Отсутствующие значения обозначены тире.
| Параметр | Значение |
|---|---|
| d | 50 |
| D | 100 |
| B | 35 |
| Dynamic | 189 |
| Static | 200 |
| Load limit | 22.4 |
| Reference speed | 5600 |
| Limiting speed | 6700 |
| Mass | 1.3 |
| d1 | 73.5 |
| r1,2 | 2.5 |
| da max | 59 |
| Da max | 90 |
| ra max | 2.5 |
| C | 30 |
| Db min | 94 |
| r3,4 | 2.5 |
| a | 24 |
| rb max | 2.5 |
| e | 0.35 |
| Y0 | 0.9 |
| db min | 61 |
| Da min | 84 |
| T | 36 |
| Dimension series | 2ED |
| Ca min | 6 |
| Cb min | 6 |
| Y | 1.7 |
Совпадение размеров не подтверждает пригодность изделия для конкретного узла. Исполнение и условия работы уточняются при подборе.
