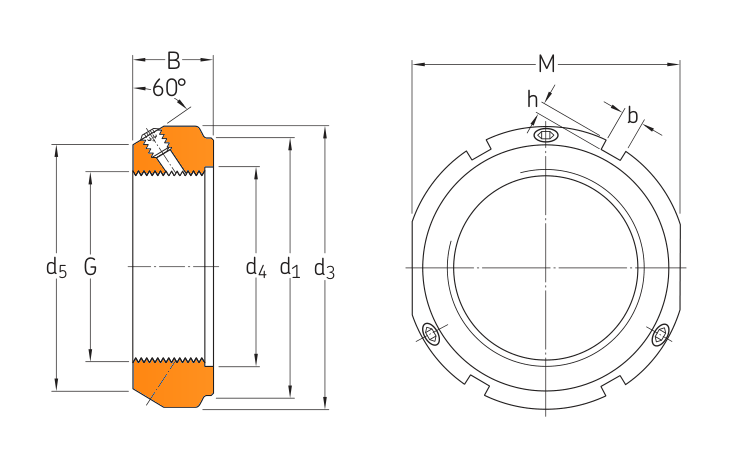

KMT precision lock nuts with locking pins · Обозначение: KMT 10
Параметры исходной записи. Отсутствующие значения обозначены тире.
| Параметр | Значение |
|---|---|
| B | 25 |
| Static | 300 |
| Mass | 0.4 |
| d1 | 68 |
| h | 3 |
| b | 7 |
| d3 | 75 |
| G | M 50x1,5 |
| M | 70 |
| Spanner | HN 10-11 |
| Grub screw | M 8 |
| Grub screw torque | 18 |
| d4 | 52 |
| d5 | 64 |
Совпадение размеров не подтверждает пригодность изделия для конкретного узла. Исполнение и условия работы уточняются при подборе.
KMT precision lock nuts with locking pins
| Параметр | Значение |
|---|---|
| B | 25 |
| Static | 300 |
| Mass | 0.4 |
| d1 | 68 |
| h | 3 |
| b | 7 |
| d3 | 75 |
| G | M 50x1,5 |
| M | 70 |
| Spanner | HN 10-11 |
| Grub screw | M 8 |
| Grub screw torque | 18 |
| d4 | 52 |
| d5 | 64 |
Параметры исходной записи. Отсутствующее значение обозначено тире.
Совпадение размеров не подтверждает пригодность изделия для конкретного узла. Исполнение и условия работы уточняются при подборе.
Обозначение: KMT 10.
