Технические характеристики
Параметры исходной записи. Отсутствующие значения обозначены тире.

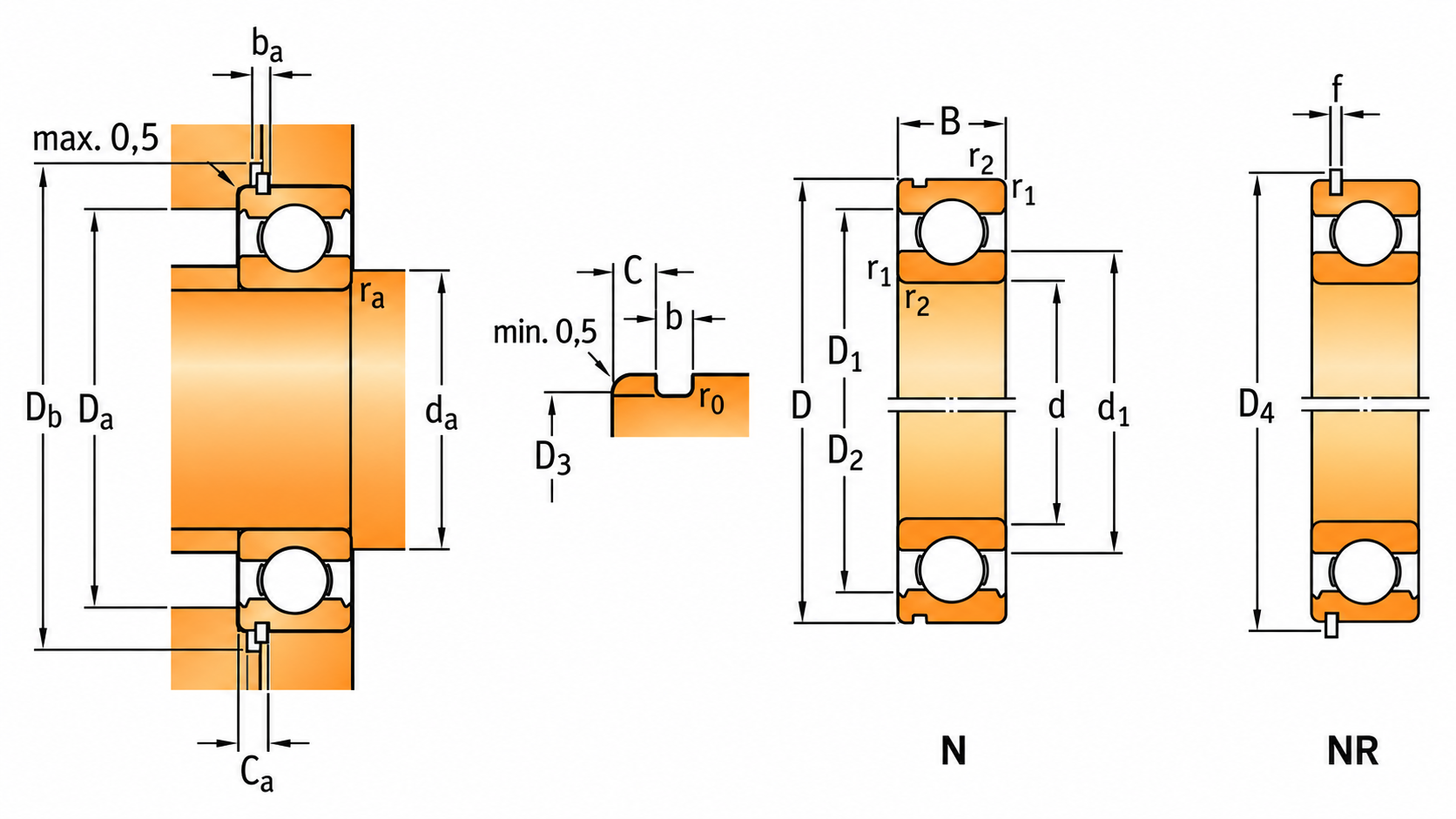

| Параметр | Значение |
|---|---|
| d | 20 |
| D | 42 |
| B | 12 |
| Dynamic | 9.95 |
| Static | 5 |
| Load limit | 0.212 |
| Reference speed | 38000 |
| Limiting speed | 19000 |
| Mass | 0.069 |
| d1 | 27.2 |
| D1 | – |
| D2 | 37.2 |
| r1,2 | 0.6 |
| da min | 23.2 |
| da max | 27.1 |
| Da max | 38.8 |
| ra max | 0.6 |
| kr | 0.025 |
| f0 | 14 |
| b | 1.35 |
| r0 | 0.4 |
| C | 2.06 |
| Snap ring | SP 42 |
| D3 | 39.75 |
| D4 | 46.3 |
| f | 1.12 |
| Db min | 48 |
| ba min | 1.5 |
| Ca max | 3.18 |
Совпадение размеров не подтверждает пригодность изделия для конкретного узла. Исполнение и условия работы уточняются при подборе.
